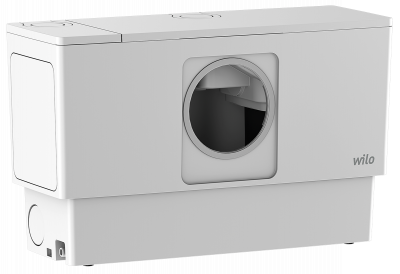

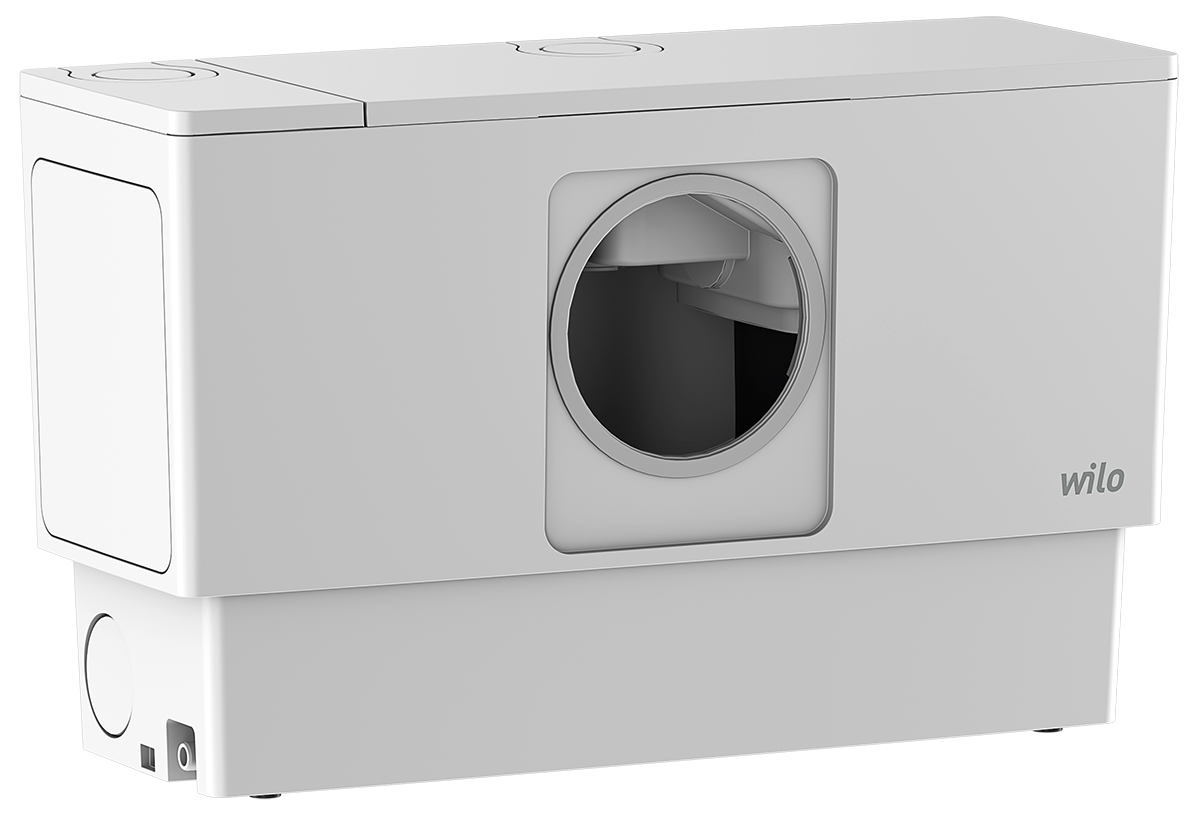

Kompaktní přečerpávací stanice připravená k zapojení pro odvodnění umyvadel, sprch, van a WC.

Čerpané médium
Pro sběr a dopravu vody v domovních oblastech:

• Odpadní vody s fekáliemi
• Doprava odpadních vod v souladu s 12050

Zařízení na přečerpávání odpadní vody splňuje požadavky normy EN 12050-3.

U zařízení podle 12050-3 dbejte na tyto body:

• Všechny připojené odvodňovací komponenty jsou instalovány v jedné místnosti.
• Nad hladinou zpětného vzdutí je další toaleta.

Konstrukce
Kompaktní, plně zaplavitelná přečerpávací stanice s ponorným čerpadlem, připravena k zapojení. Ponorné čerpadlo je opatřeno rotujícím břitem. Břit zaručeně rozmělní fekálie v odpadní vodě. Měření hladiny probíhá pomocí svislého plovákového spínače. Odvzdušnění je integrováno do krytu a je opatřeno filtrem s aktivním uhlím.

K dispozici je až pět připojení:

• 1× přítok 50 mm (DN 40), bez zpětného ventilu, provedený směrem nahoru, z výroby uzavřený.
• 2× přítok 50/63 mm (DN 40/50), se zpětným ventilem, proveden vodorovně směrem vlevo a vpravo, z výroby otevřený.
• 1× toaletní přípojka 110 mm (DN 100), provedena směrem dopředu, z výroby otevřená. − V případě potřeby může být přípojka WC provedena směrem vodorovně vpravo. Odpovídající otvor je uzavřen již z výroby.
• 1× přípojka výtlaku 40/50 mm (DN 32/40), se zpětným ventilem, provedena směrem nahoru, z výroby otevřená.

Obsah dodávky

• 1× těsnící manžeta 40/50 mm (DN 32/40) pro tlakový výstup
• 2× hadicová spona 32–50 mm
• 1× těsnící manžeta 110 mm (DN 100)
• 1× upínací kroužek
• 1× hadicová spona 110–130 mm
• 2× přípojka přítoku 63 mm (DN 50)
• 2× těsnící manžeta 50/63 mm (DN 40/50)
• 2x zpětná klapka
• 4× trubková spona 50–70 mm
• 2× hadicová spona 32–50 mm
• 2× těsnící zátka
• 4× O-kroužek
• Kotvení (jištění proti vztlaku): 2× připevňovací úhelníky se šrouby a hmoždinkami
• Návod k montáži a obsluze
